    Форум » Паяльные станции » Паяльная станция от LDZ » IR Station LDZ_chapter 2 (продолжение)
    IR Station LDZ_chapter 2
    Alexandr_
    Дата: Суббота, 09.04.2016, 04:07 | Сообщение # 1
    Генералиссимус
    Группа: Администраторы
    Сообщений: 728
    Статус: Offline

    Здесь задаем вопросы, пишем свои мысли по теме паяльной станции от LDZ. Страничка с описанием находится здесь.

    Старый форум читаем здесь.


    Форумчане, куплю-продажу и личные сделки выяснять в личке, либо в новом форуме, этот форум для вопросов по электронной части станции.

    Если прошивка правильно залита, но глючит схема, делайте сброс еепром, в основном помогает и сокращает количество вопросов до минимума. :)

    Обратите внимание, схемы полной нет, сразу делалась печатка, кто нарисует по печатке схему, выкладывайте, добавлю в архив.

    Если температура хоть на одном канале превысит 400 градусов (пропадет контакт с термопарой), то микроконтроллер может виснуть.

    Архив с печатками, прошивками, схемами, фьюзами и исходя из того, что собирается, кто что спрашивал и т.п., берем - здесь

    Альтернатива IRSoft-2.14 от mvm_ksaa - здесь
    Поменял содержимое архива с печатками и схемами, исходя из того, что собирается, кто что спрашивал и т.п., небольшое дополнение в этом посте
    Печатка atmega32 TQFP44-> здесь и здесь
    Подстроечные резисторы, какой за что отвечает - смотреть
    Плата-переходник TQFP-DIP -> здесь
    О каленом стекле и сушке чипов здесь
    Моя силовая (печатка) -> скачать
    Фото силовой в сборе -> здесь
    Фото платы управления -> здесь и здесь
    Таблица соотношений температура-сопротивление -> здесь
    Прошивки с 7_0_1 по 8_0_2 -> скачать
    Сводная таблица параметров LM2904,LM358 -> здесь
    Устранение разбалансировки LM2904,LM358 -> пост и фото
    Куда и что подключать на платах управления и силовой -> здесь.
    Установка термодатчиков -> скачать
    Ретроспектива по старому форуму -> здесь
    О режимах пайки скачать

    Симулятор в Протеусе -> скачать
    Доп. информация с сайта https://u.to/P27DDw  станция от NICU здесь
    Платы и фото конструкций участников вч.1 здесь

    Симулятор термопар, проверка микроконтроллера без усилителей датчиков температуры:


    Люби грешников, ненавидь сам грех!


    o514scp
    Дата: Четверг, 04.06.2020, 21:36 | Сообщение # 1231
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline

    Завтра-послезавтра отчет будет. Недавно допаял полностью, перебои с поставками деталей из-за вируса были( Вроде бы как живое, проверить еще раз надо


    Cinema
    Дата: Пятница, 05.06.2020, 10:46 | Сообщение # 1232
    Генерал-майор
    Группа: Пользователи
    Сообщений: 513
    Статус: Offline

    o514scp Это хорошая новость!!!
    "Опыт — это то, что получаешь, не получив того, что хотел" © интернет


    o514scp
    Дата: Пятница, 05.06.2020, 12:40 | Сообщение # 1233
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline

    Это да. Но все равно без pt100 пока что стартовать( Хотя, может другую плату под 1206 и более удобный формат еще сделаю...
    А сейчас проводками займусь)
    Прикрепления: 6403376.jpg(132.0 Kb)


    o514scp
    Дата: Понедельник, 08.06.2020, 02:39 | Сообщение # 1234
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline

    Может криво и с ошибками, поправьте пожалуйста если что не так). Усилитель термопар на OP7, под 1206. Причина - у меня 0805 даже стандартных 5% ассортимент не велик.
    Прикрепления: OP7.lay6(100.2 Kb)


    Cinema
    Дата: Понедельник, 08.06.2020, 08:50 | Сообщение # 1235
    Генерал-майор
    Группа: Пользователи
    Сообщений: 513
    Статус: Offline

    o514scp, похоже, как у меня разводка, которую я у vavan позаимствовал.
    Если только дорожки 0,4мм для меня тонковаты - с первого раза никогда не получаются... А так, вроде, похоже.

    "Опыт — это то, что получаешь, не получив того, что хотел" © интернет


    o514scp
    Дата: Понедельник, 08.06.2020, 11:30 | Сообщение # 1236
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline


    Цитата
    Если только дорожки 0,4мм для меня тонковаты
    А у меня оптимальное значение) Осталось "более прямую" сделать. И сегодня все-таки сделать отчет о пуске платы контроллера)
    PT100 - такой нужен ?


    Alexandr_
    Дата: Понедельник, 08.06.2020, 14:50 | Сообщение # 1237
    Генералиссимус
    Группа: Администраторы
    Сообщений: 728
    Статус: Offline

    Цитата o514scp ()
    PT100 - такой нужен ?
     по ссылке любой, какой на вас смотрит, особой разницы нет в данной паяльной станции, а если для вас цифры сильно играют роль, класса точности, тогда берите РТ100А. smile

    Люби грешников, ненавидь сам грех!


    o514scp
    Дата: Пятница, 12.06.2020, 15:39 | Сообщение # 1238
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline

    попробую протестить, что вышло. Правда pt100 будут через месяц, и подключу на вход чего-нибудь с регулировкой примерно 100-500 Ом.
    К силовой 220 крайне стремно сейчас подавать, 24В и мелкие лампочки пока что.
    Насколько помню, TX usb конвертера надо к RX платы, и наоборот. Вроде так)


    Alexandr_
    Дата: Пятница, 12.06.2020, 16:00 | Сообщение # 1239
    Генералиссимус
    Группа: Администраторы
    Сообщений: 728
    Статус: Offline

    Цитата o514scp ()
    Насколько помню, TX usb конвертера надо к RX платы, и наоборот. Вроде так)
    если не угадаете, то будет еще только один вариант.  biggrin

    Люби грешников, ненавидь сам грех!


    o514scp
    Дата: Пятница, 12.06.2020, 17:18 | Сообщение # 1240
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline

    почему сервис меню такое тупое ?


    o514scp
    Дата: Пятница, 12.06.2020, 18:10 | Сообщение # 1241
    Майор
    Группа: Пользователи
    Сообщений: 87
    Статус: Offline

    я без понятия, что опять. При вращении "мин" подстроечника на 0 не выставляется, тупо не меняется значение.
    с компом... ну была попытка, и зависание. на фото "25", до 10 при этом уменьшил и все. Но с софтом общения никак все равно нет.
    В чем причина, и что теперь может быть ? промыто спиртом после пайки несколько раз.

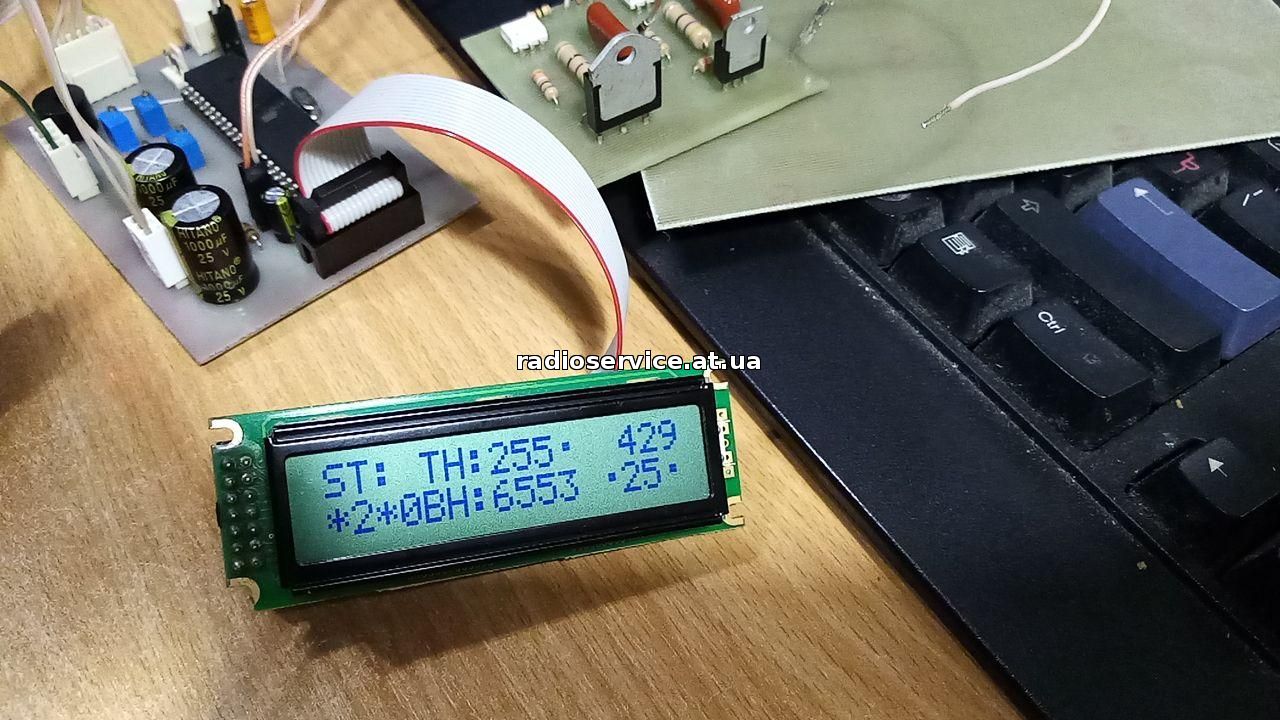

    Прикрепления: 4036378.jpg(172.5 Kb)


    Cinema
    Дата: Пятница, 12.06.2020, 19:15 | Сообщение # 1242
    Генерал-майор
    Группа: Пользователи
    Сообщений: 513
    Статус: Offline

    Цитата o514scp ()
    я без понятия, что опять. При вращении "мин" подстроечника на 0 не выставляется, тупо не меняется значение.
    Многократно разъясняли. Прошивки написаны так, что микроконтроллер воспринимает по входу 1 байт только, т.е. интерпретирует входные напруги с усилителей в пределах 0-255. Когда с усилителей приходит больше, или отрицательное - микроконтроллер "дуреет", т.к. его не обучили пониманию таких значений. Зачем вам на паяльной станции мерить температуру ниже 80°С? Не морочьте себе светлую голову - чем уже диапазон измеряемых температур, тем точнее и линейнее будут показания на дисплее. Ограничтесь 80-250°С. Пусть от 0 до 80° будет показывать ахинею - нам это никак не навредит.

    "Опыт — это то, что получаешь, не получив того, что хотел" © интернет


    mon
    Дата: Пятница, 12.06.2020, 19:18 | Сообщение # 1243
    Подполковник
    Группа: Модераторы
    Сообщений: 187
    Статус: Offline

    Цитата o514scp ()
    При вращении "мин" подстроечника на 0 не выставляется,
    Проштудируйте всю аналоговую часть ещё раз,может и ошибка выскочит или на худой конец в сквозном редакторе спроектируйте,там точно ошибку при трассировке не сделаете.
    Цитата o514scp ()
    почему сервис меню такое тупое ?
    а тут либо смирится,либо самому страгать,других вариантов нет.
    Цитата o514scp ()
    с компом... ну была попытка, и зависание.
    если нет осцила посмотреть пакеты по rx tx ,подкинте терминал COM Port Toolkit  например ,чтоб послушать кто "портачит" ,может уровни не согласованы.


    mon
    Дата: Пятница, 12.06.2020, 19:27 | Сообщение # 1244
    Подполковник
    Группа: Модераторы
    Сообщений: 187
    Статус: Offline

    Цитата Cinema ()
    интерпретирует входные напруги с усилителей в пределах 0-255
    наверное хотели сказать от 0-5 В  ,разрядностью в 10bit от 0-1023


    Сообщение отредактировал mon - Пятница, 12.06.2020, 19:37


    Alexandr_
    Дата: Пятница, 12.06.2020, 20:16 | Сообщение # 1245
    Генералиссимус
    Группа: Администраторы
    Сообщений: 728
    Статус: Offline

    Цитата o514scp ()
    почему сервис меню такое тупое ?
    т.е.? Разработчик как сделал, так все и пользуются. Что не так?

    На счет показателей температуры ближе к нулю обсуждалось не раз, основной смысл обсуждения - если не получается опустить ниже 30-и, к примеру, то и что, вы же не эту температуру будите измерять, а остальные он мерит нормально, те, которые выше ста градусов, уж это точно smile При коннекте с компом в левом верхнем углу появится "PC", если нет, ищите причины в железе, так же запуск программы в компе требует введения пароля, иначе прога не работает, перечитайте эти моменты, они описаны в архивах, приложенных в шапке. Показатель температуры в 429 градусов говорит о том, что регулятор максимала температуры выведен за предел 255 или более. не помню уже, это баг программы, который создатель сего девайса не стал исправлять, т.к. такие температуры не используются при работе на станции.

    Люби грешников, ненавидь сам грех!
