| Alexandr_ | Дата: Четверг, 18.11.2021, 11:04 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 814
Статус: Offline

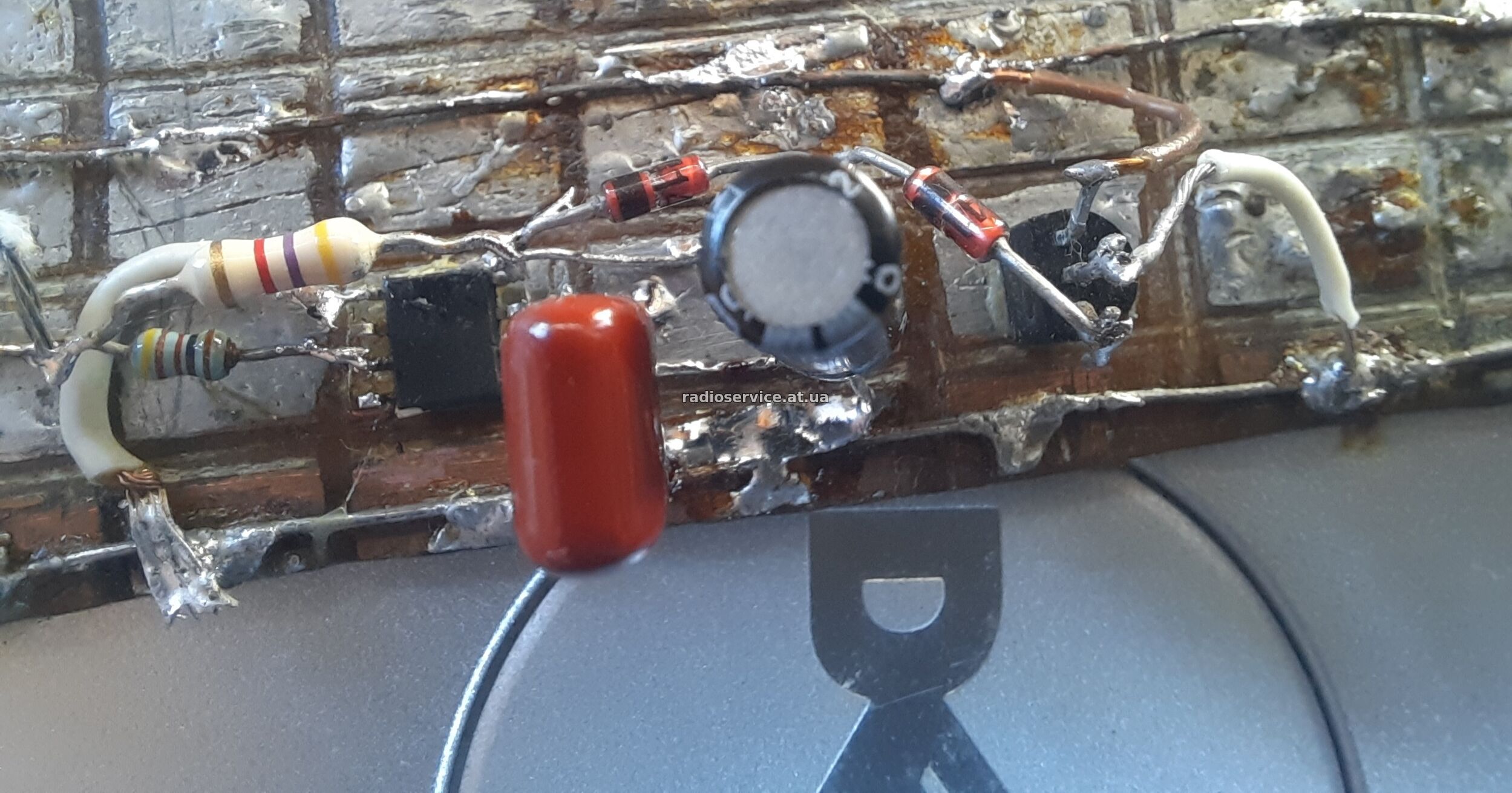

| Тема старая, в сети много по этому поводу есть разговоров, решений и т.п. Я здесь выложу немного своего в дополнение к уже известной информации. Сама схема эмулятора построена на микроконтроллере Attiny13, мною была воспроизведена и проверена, результат положительный. Можно просто сделать тестовую платку для проверки подозрительных ноутов, где не понятно, то ли мульт в ноутбуке бузит, то ли микросхема ID в блоке питания подгуляла.
Сама схема эмулятора:
фьюзы:
Прошивки Attiny13 для имитации блока питания 90W и 130W скачать
Печатные платы, одна взята из сети, двухсторонняя, на ее основе я переработал печатку в одностороннюю, скачать
Так же есть две прошивки, скачанные с самих ID микросхем, DS2501, находящихся в блоках питания, на 65W и 90W скачать
DS2501 можно заменить на подобные, например DS2502, поговаривают еще о DS2431, но я не пробовал, есть проверенные варианты, дополните в сообщении ниже.
Таблица расшифровки прошивки DS2501:
Удачи в восстановлении Дэловских блоков питания!
Люби грешников, ненавидь сам грех!
|
| |
|
