    Форум » Схемы сторонних авторов » Паяльная станция от LDZ » IR Station LDZ
    IR Station LDZ
    Alexandr_
    Дата: Понедельник, 12.11.2012, 16:29 | Сообщение # 1
    Генералиссимус
    Группа: Администраторы
    Сообщений: 425
    Статус: Offline
    Доступно только для пользователей
    Люби грешников, ненавидь сам грех!


    vavan
    Дата: Понедельник, 12.01.2015, 05:52 | Сообщение # 451
    Лейтенант
    Группа: Пользователи
    Сообщений: 74
    Статус: Offline
    Цитата awaremood ()
    У нас почти у всех на терморезисторах как по новой плате, но все равно, раз заинтриговали то раскройте секрет, почему?
     напряжение смещения у LM358 что-то около 2 мВ. а входной сигнал от термопары при температуре 250 гр.С около 10 мВ. при этом всем я видел как нестабильно ведет себя на графиках температура на 358. вечером выложу по-больше инфы.


    d7801607
    Дата: Понедельник, 12.01.2015, 12:01 | Сообщение # 452
    Лейтенант
    Группа: Пользователи
    Сообщений: 62
    Статус: Offline
    LM358 очень зависима от питания, я в этом убедился когда перепутал кренки, при перепадах напряжения менялись показания температуры


    Grisha
    Дата: Понедельник, 12.01.2015, 13:35 | Сообщение # 453
    Рядовой
    Группа: Пользователи
    Сообщений: 5
    Статус: Offline
    Добрый день! Пожалуйста, кто-нибудь слейте с меги еепром с профилями, выложите здесь или на grisha-ski@list.ru   Именно с меги!!! Спасибо.

    Сообщение отредактировал Grisha - Понедельник, 12.01.2015, 13:38


    DnG
    Дата: Понедельник, 12.01.2015, 15:41 | Сообщение # 454
    Лейтенант
    Группа: Пользователи
    Сообщений: 57
    Статус: Offline
    Заказал корпус нижнего нагревателя в лазерную резку, вот что должно быть, посмотрим))
    Прикрепления: 4025745.jpg(19Kb)


    d7801607
    Дата: Понедельник, 12.01.2015, 16:26 | Сообщение # 455
    Лейтенант
    Группа: Пользователи
    Сообщений: 62
    Статус: Offline
    красота!
    я электронику сделал, датчики откалибровал, осталось сделать корпус, вот думаю из чего сварганить?


    DnG
    Дата: Понедельник, 12.01.2015, 17:08 | Сообщение # 456
    Лейтенант
    Группа: Пользователи
    Сообщений: 57
    Статус: Offline
    Grisha, один профиль залит пока..

    Добавлено (12.01.2015, 17:08)
    ---------------------------------------------
    d7801607, как калибровал? у меня на одном при комнатной температуре скачет на 1 градус, паял свинцом.

    Прикрепления: 12.bin(1Kb)


    awaremood
    Дата: Понедельник, 12.01.2015, 19:18 | Сообщение # 457
    Майор
    Группа: Пользователи
    Сообщений: 98
    Статус: Offline

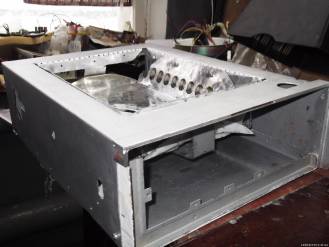

    DnG, Прикольная жаровня) А я вот решил остановиться на кварце для низа. Корпус вырезал вручную из большого ящика, распиленного пополам. Оказалось  в итоге, не очень то удобно у меня вставляются трубки, пока вставлял, две спирали растянул, на одной трубке сколол угол, а еще на двух пошли поперечные трещины, и я теперь думаю, от нагревания\охлаждения эти трещины будут расти, и трубки разломятся? Или нормально все будет? Просто если щас соберу, потом хрен разберешь обратно, все так туго и впритирочку. Ну делаю первый раз, что поделать, не все я предусмотрел. Так и не вставил, надо новые наверно трубки покупать, ждать посылки. трубок то мне не жалко, а вот времени жалко. Когда кажется что уже вот-вот, и электроника собрана, столько терпения и ожидания момента испытаний, и сиди теперь жди как дурак по тому что трубки растрескались) Вот так выглядит мой корпус:
    Прикрепления: 0888439.jpg(119Kb) · 5447221.jpg(135Kb)


    d7801607
    Дата: Понедельник, 12.01.2015, 19:43 | Сообщение # 458
    Лейтенант
    Группа: Пользователи
    Сообщений: 62
    Статус: Offline
    Цитата DnG ()
    DnG
    Я калибровал только датчики, нагреватели еще в пути )
    Делал так, брал свой паяльник  с регулировкой температуры, выставлял сначала 100 градусов, потом 240 и прикрепил к жалу через термопасту терморезисторы и термопару от китового тестера для сверки


    DnG
    Дата: Понедельник, 12.01.2015, 20:02 | Сообщение # 459
    Лейтенант
    Группа: Пользователи
    Сообщений: 57
    Статус: Offline
    awaremood, у меня щас на галогенках низ, впринципе норм все, но ужас как не удобно паять видеокарты, датчик постоянно надо выставлять..пошел по принципу термопро и ACHI6000

    d7801607, на конце жала все равно не та температура что в точке где замеряет паяльник. китайский тестер не уверен что норм температуру кажет(


    awaremood
    Дата: Понедельник, 12.01.2015, 20:30 | Сообщение # 460
    Майор
    Группа: Пользователи
    Сообщений: 98
    Статус: Offline
    А мне идея понравилась, но температуру покажет я думаю если не китайский тестер то сам припой. У пос 61, и у безсвинца же фиксированные температуры плавления, вот и крутить ручку пока он не начнет плавиться, значит температура достигнута.


    d7801607
    Дата: Понедельник, 12.01.2015, 20:55 | Сообщение # 461
    Лейтенант
    Группа: Пользователи
    Сообщений: 62
    Статус: Offline
    можно и так )


    Chernig0v
    Дата: Вторник, 13.01.2015, 11:50 | Сообщение # 462
    Подполковник
    Группа: Пользователи
    Сообщений: 107
    Статус: Offline
    День добрый.

    Собрал плату: My Контроллер.lay (USB версия). Прошивка IR_16_2_7_0_8.hex
    IRSoft успешно соединяется с контролером.

    На индикаторе: непонятная картина (См вложение.)

    Пробовал два разных индикатора. Ничего не изменилось.
    Регулировка контраста - подстроечный резистор (на фото выставлена самая оптимальная контрастность).

    В чем может быть дело?
    Прикрепления: 3656574.jpg(74Kb)

    Делай, что можешь, с тем, что имеешь, там, где ты есть!


    d7801607
    Дата: Вторник, 13.01.2015, 12:07 | Сообщение # 463
    Лейтенант
    Группа: Пользователи
    Сообщений: 62
    Статус: Offline
    где-то значит не правильно подключено, может дата перепутана


    Chernig0v
    Дата: Вторник, 13.01.2015, 12:46 | Сообщение # 464
    Подполковник
    Группа: Пользователи
    Сообщений: 107
    Статус: Offline
    Только что распаял индикатор WH1602B на проводах, согласно маркировки и схемы: ничего не изменилось!
    Делай, что можешь, с тем, что имеешь, там, где ты есть!


    iogrivnaov
    Дата: Вторник, 13.01.2015, 12:59 | Сообщение # 465
    Рядовой
    Группа: Пользователи
    Сообщений: 15
    Статус: Offline
    Цитата Chernig0v ()
    Только что распаял индикатор WH1602B на проводах, согласно маркировки и схемы: ничего не изменилось!
    Проверяй на КЗ между дорожками идущими к индикатору, или кз или не пропай. Это если конечно микроконтроллер точно работает..
